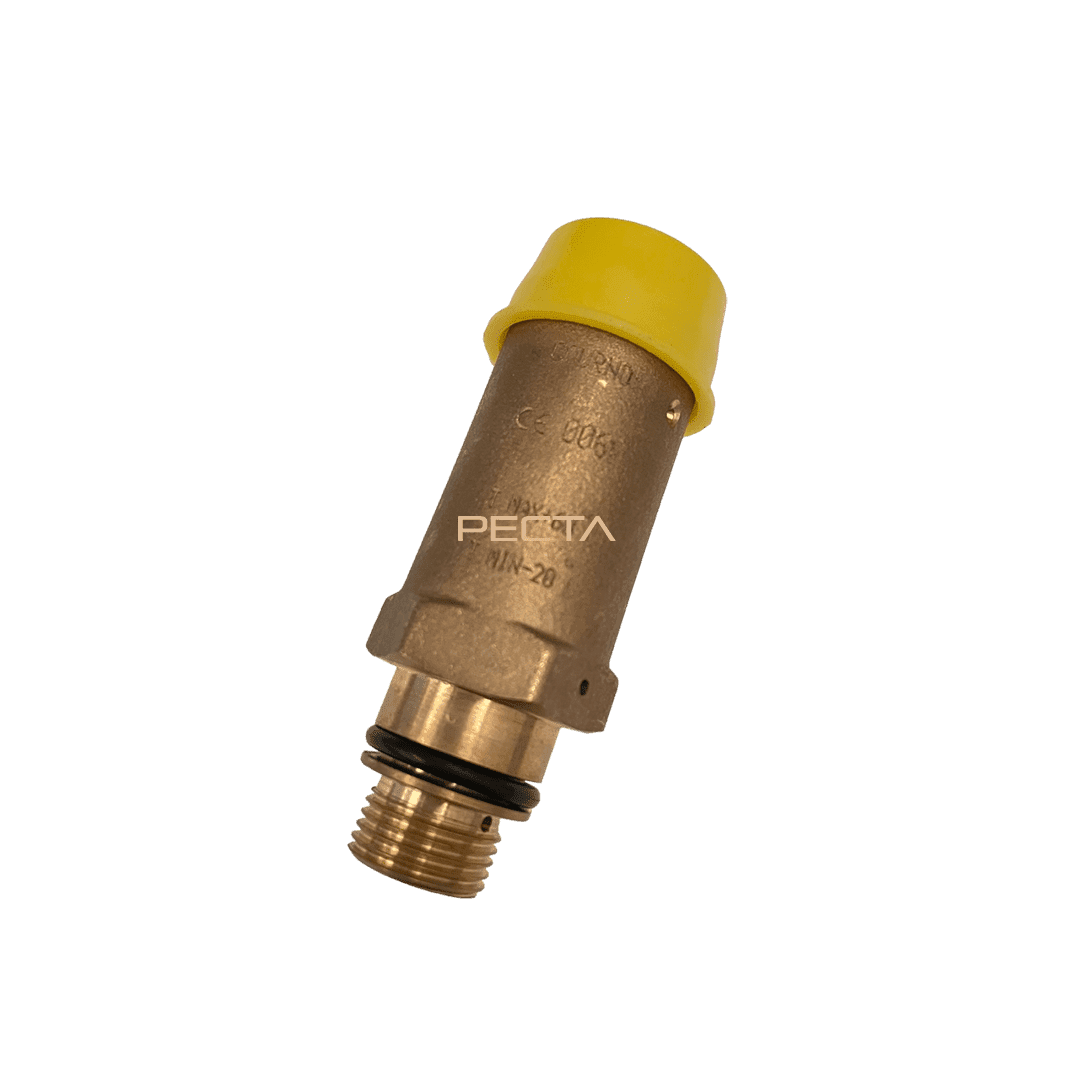

A Clesse ECGE14 é uma válvula de segurança externa de mola calibrada, com ligação macho M18 x 1,5, concebida para proteção de sistemas de GPL e outros fluidos pressurizados contra situações de sobrepressão. A válvula está ajustada para uma pressão de abertura de 14 bar, garantindo a libertação controlada do fluido quando o limite de segurança é ultrapassado.
Características Clesse ECGE14
| Ref. | Pressão Abertura | Conexão | Dimensão | Capacidade Fluxo de Ar |
|---|---|---|---|---|
| ECGE14 | 14 bar | M.M18x1.5 | 90 mm | 55.2 |
Nota: Capacidade de fluxo de ar é medida a 120% de pressão definida (m3/min) ASME
Equipada com orifício de drenagem para evacuação de depósitos de água acumulados na zona da válvula, evitando distorções na pressão.
A válvula funciona através de uma mola calibrada que mantém o obturador fechado durante o funcionamento normal do sistema. Quando a pressão interna excede os 14 bar, a força exercida pelo fluido vence a resistência da mola, provocando a abertura da válvula e o alívio da pressão. Após o restabelecimento de uma pressão segura, a válvula fecha automaticamente, sem necessidade de intervenção externa.
Construção
- Corpo: Latão
- Superfície de vedação: Latão + NBR
- Mola: Aço inoxidável
Conjunto Válvulas
As válvulas de segurança de mola externa devem ser aplicadas em conjunto com os acessórios check-device e respetiva junta.
| Conexões | ||||
| Check Device | Junta | Válvula | Conexão Reservatório | Conexão Entrada |
|---|---|---|---|---|
| ECGE10 | – | ECGE14 | 1/2″ M.NPT | F.M18x1.5 |
Aplicação
-
Válvula de segurança para tanques de GPL, destinada à proteção contra sobrepressão.
