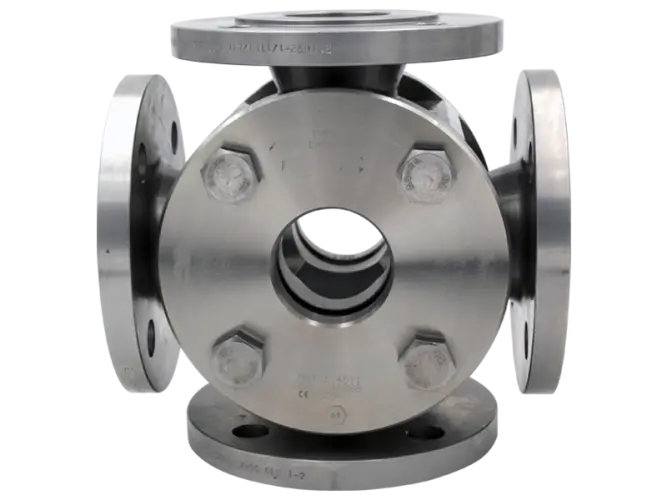

A principal vantagem da construção de 4 vias com duas janelas de observação reside na possibilidade de integrar múltiplas entradas e saídas num único ponto de monitorização.
Esta configuração permite observar o fluxo do fluido em diferentes direções, garantindo controlo visual abrangente do processo e uma supervisão otimizada das condições de operação.
O tipo 595 foi projetado para pressões de trabalho até 400 bar e pode ser facilmente instalado entre flanges conforme DIN EN 1092-1.
Graças às dimensões normalizadas segundo DIN EN 558-1, é ideal para substituição ou integração em sistemas já existentes, sem necessidade de grandes adaptações.
Mesmo em diâmetros nominais elevados, o tipo 595 mantém elevada resistência à pressão, garantindo fiabilidade e durabilidade excecionais em serviço contínuo.
A versão padrão é equipada com vidros de borosilicato de alta qualidade, adequados para temperaturas de trabalho até 280 °C.
Com a adição de um disco de proteção em mica, é possível atingir 300 °C ou até 320 °C quando combinado com vidros de segurança MAXOS®, conforme DIN 7080.

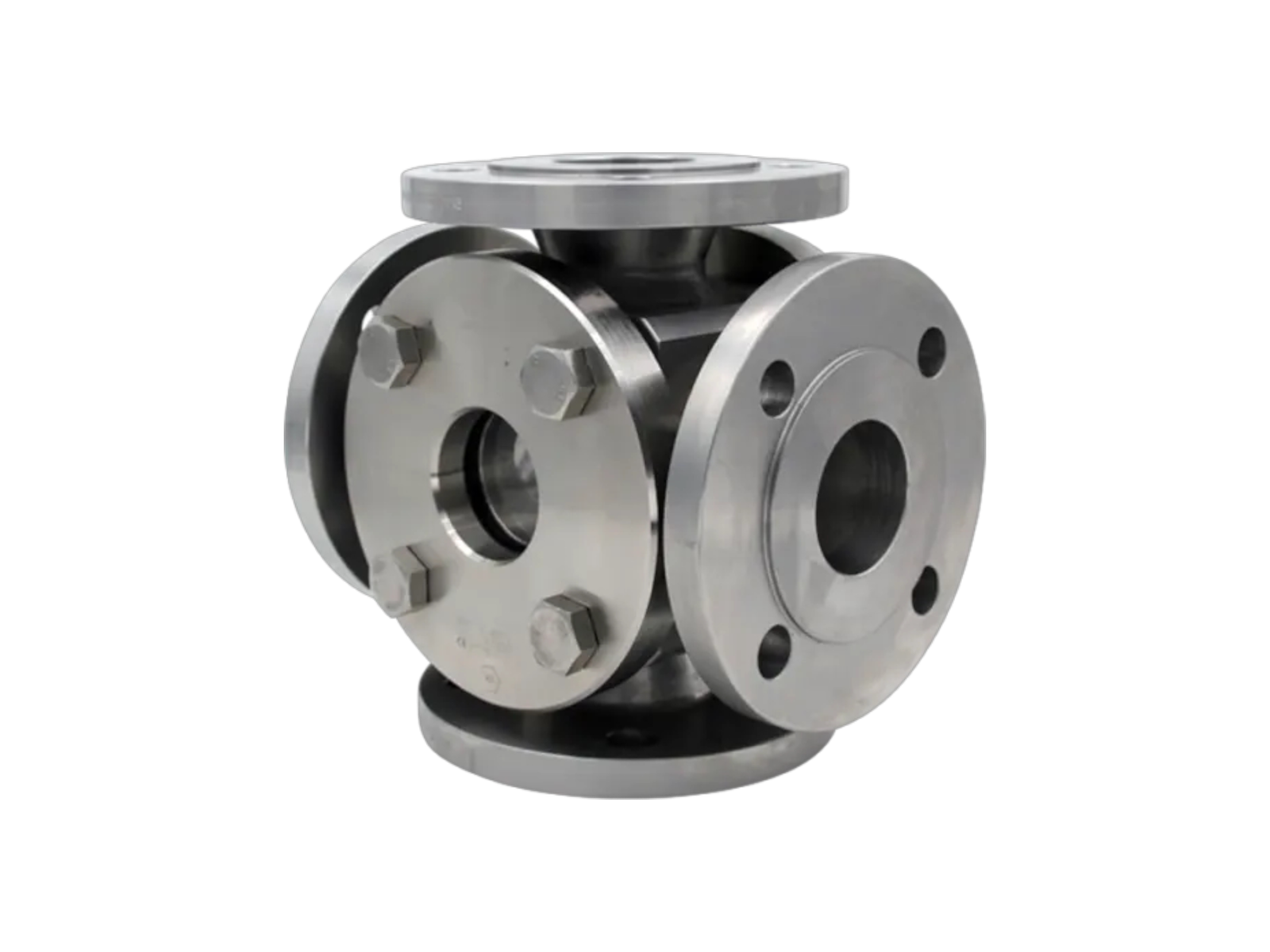

DADOS TÉCNICOS – Visor de Caudal Tipo 595
| Material da Flange: | Aço Inox 316Ti – 1.4571 (standard) Aço Inox 316L – 1.4404 Aço carbono Outros materiais sob consulta |
| Forma: | Visor de Caudal |
| Vedantes: | KlingerSil® C4400 PTFE, FKM, NBR, Silicone, EPDM Graphite |
| Tamanho Nominal (DN): | DN50 – DN200 (tamanhos maiores disponíveis como design especial) |
| Pressão Nominal (PN): | PN16 – PN400 (pressões superiores mediante solicitação) |
| Temperatura / Vidro: | Até 280 °C com vidro borossilicato DIN 7080 |
| Opcionais: | Escova de limpeza SGW (PTFE ou silicone) Iluminação LED (para zonas EX e Não-EX) Proteção do visor com película FEP (para pH elevados) Mica de proteção Designs especiais sob consulta |
