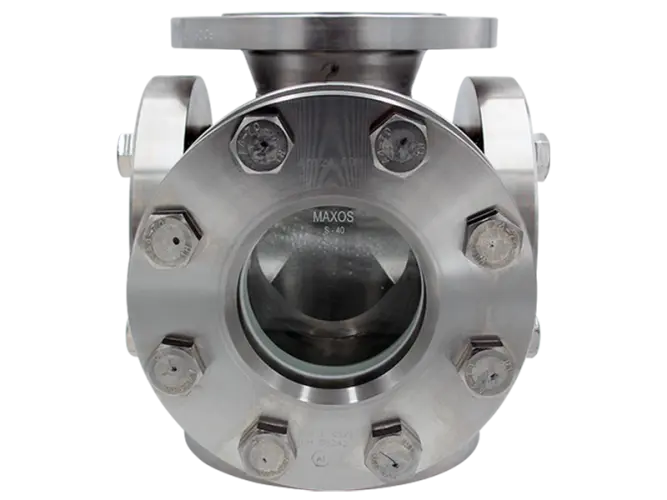

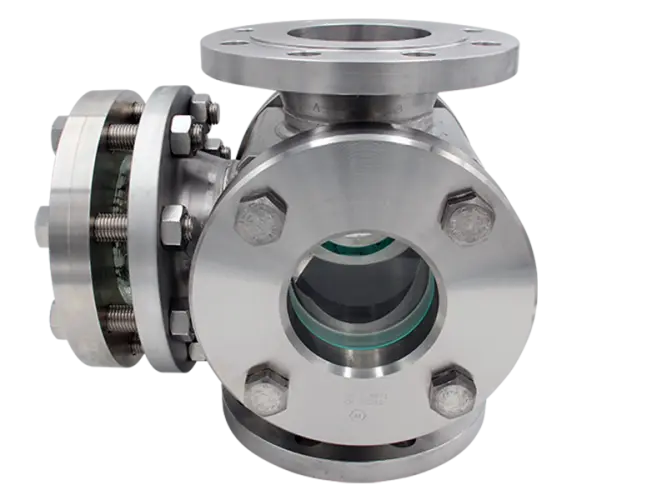

A presença de uma terceira janela de observação oferece uma vantagem significativa:
permite iluminar o fluido em movimento, proporcionando uma observação ideal do processo.
Além disso, esta terceira janela oferece a possibilidade de integração de sistemas de medição ou câmaras, tornando o tipo 591 particularmente versátil em ambientes de controlo e monitorização avançada.
O tipo 591 foi projetado para pressões de trabalho até 400 bar e pode ser facilmente instalado entre flanges conforme DIN EN 1092-1.
Graças às suas comprimentos normalizados segundo DIN EN 558-1, é ideal para instalação em sistemas existentes, inclusive em substituição de componentes já montados.
Mesmo em diâmetros nominais maiores, o tipo 591 permite pressões de operação elevadas, garantindo segurança e durabilidade excecionais.
A versão padrão é equipada com vidros de borosilicato de alta qualidade, adequados para temperaturas de operação até 280 °C.
Com a adição de um disco de proteção em mica, é possível atingir até 320 °C quando combinado com vidros de segurança MAXOS®, conforme DIN 7080.

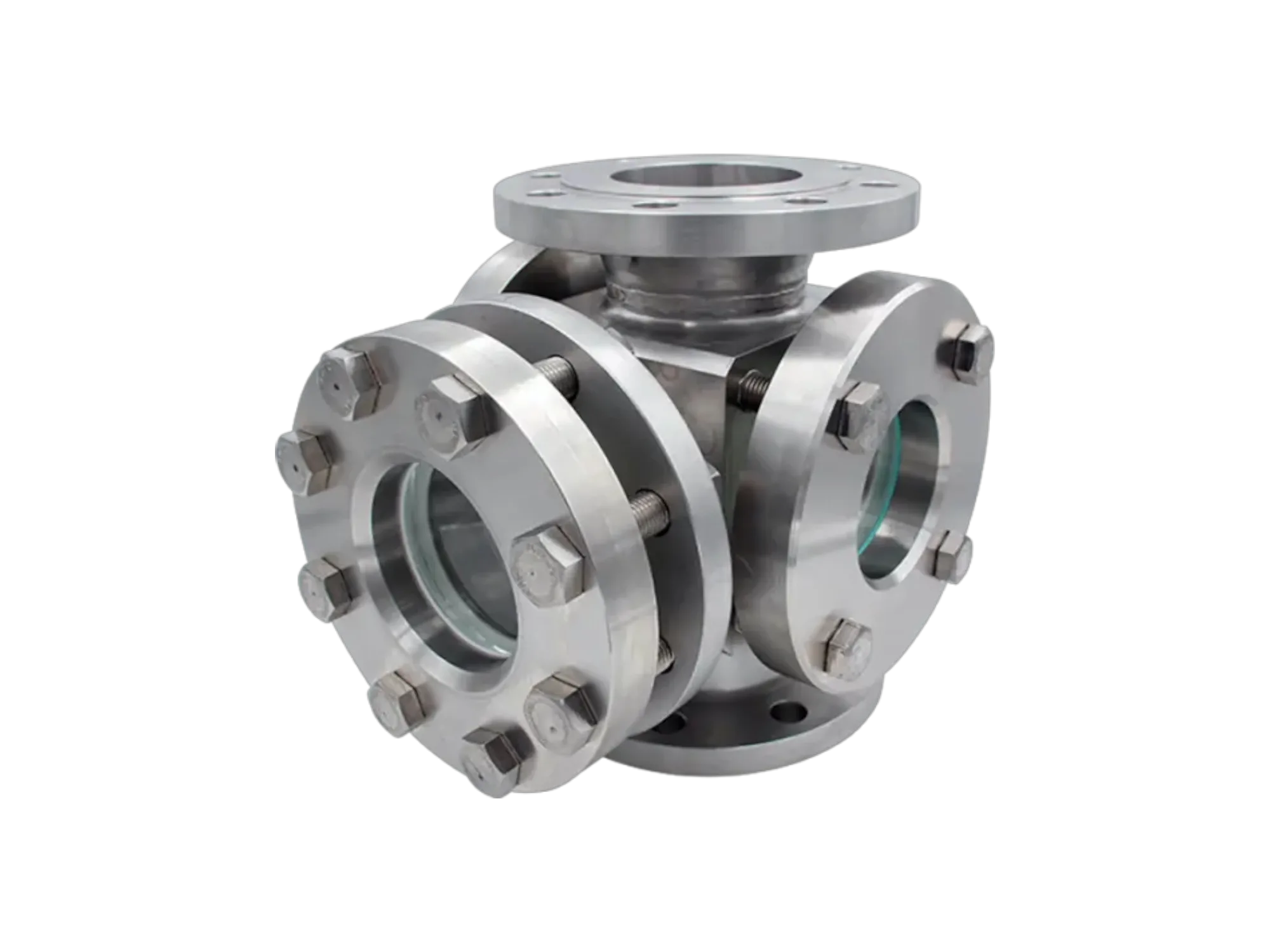

DADOS TÉCNICOS – Visor de Caudal Tipo 591
| Material da Flange: | Aço Inox 316Ti – 1.4571 (standard) Aço Inox 316L – 1.4404 Aço carbono Outros materiais sob consulta |
| Forma: | Visor de Caudal |
| Vedantes: | KlingerSil® C4400 PTFE, FKM, NBR, Silicone, EPDM Graphite |
| Tamanho Nominal (DN): | DN50 – DN200 (tamanhos maiores disponíveis como design especial) |
| Pressão Nominal (PN): | PN16 – PN400 (pressões superiores mediante solicitação) |
| Temperatura / Vidro: | Até 280 °C com vidro borossilicato DIN 7080 |
| Opcionais: | Escova de limpeza SGW (PTFE ou silicone) Iluminação LED (para zonas EX e Não-EX) Proteção do visor com película FEP (para pH elevados) Mica de proteção Designs especiais sob consulta |
