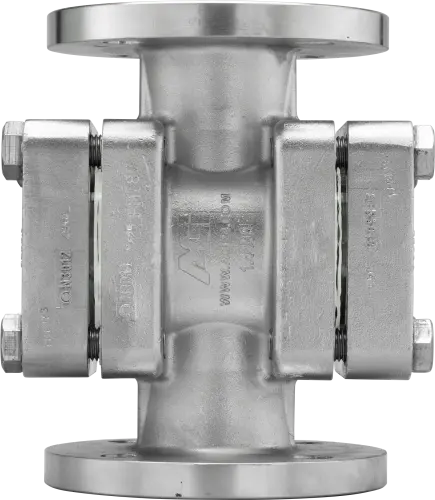

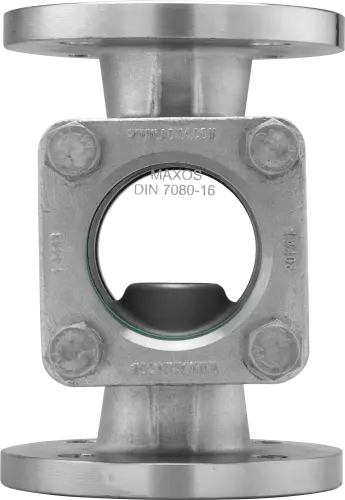

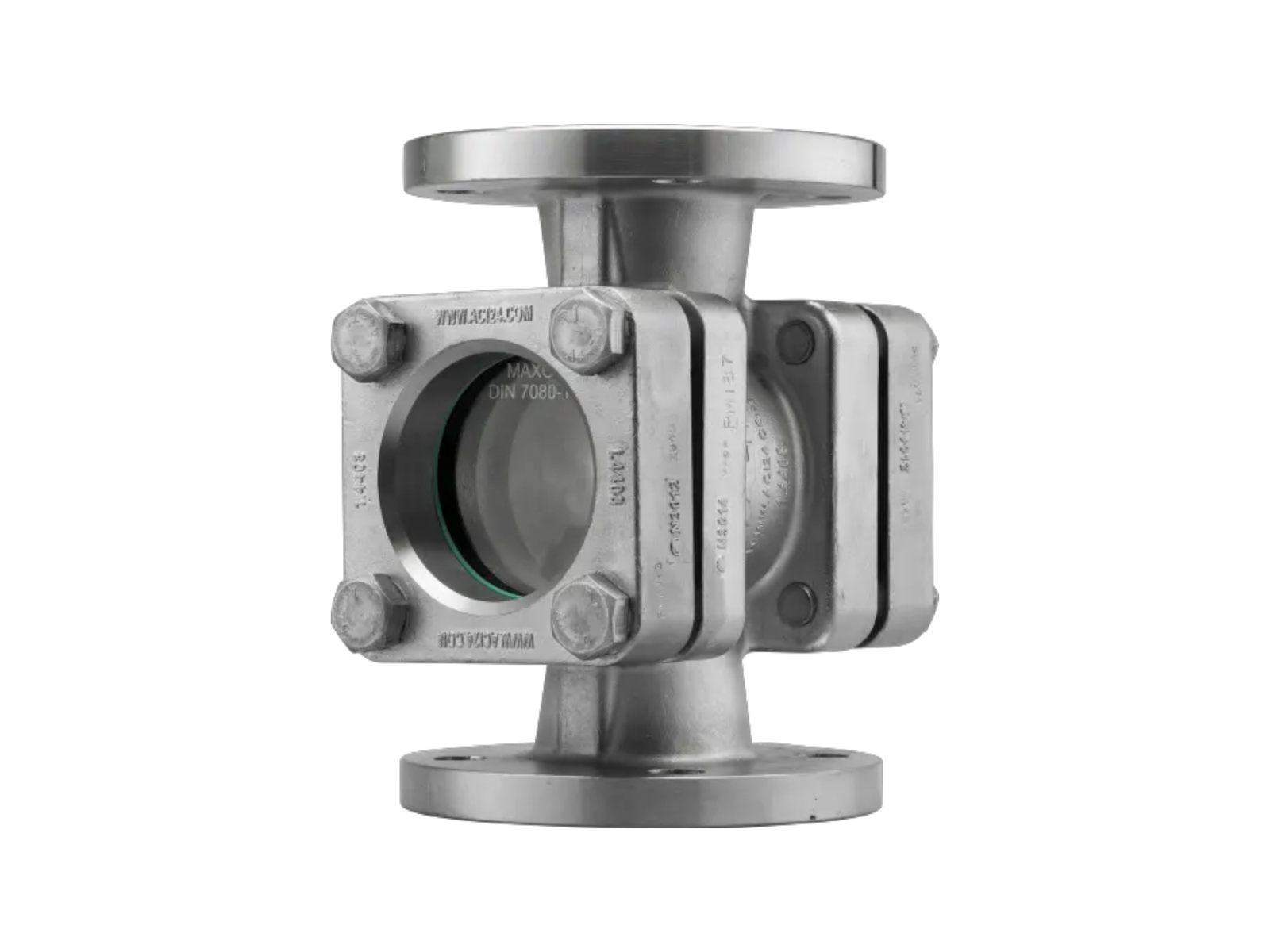

O visor de caudal tipo 550A é concebido para montagem entre flanges conforme ASME B 16.5 e permite a monitorização visual de fluidos em tubagens sob pressão de serviço, fabricado em conformidade com a DIN 11869 (anteriormente DIN 3237).
O dimensionamento, cálculos de resistência e construção cumprem a Diretiva Europeia de Equipamentos sob Pressão (PED 2014/68/EU), bem como os regulamentos AD 2000.
DADOS TÉCNICOS – Visor de Caudal Tipo 550A
| Material da Flange: | Aço Inox – 1.4408 Aço fundido – 1.0619 Alloy C22 Outras ligas conforme especificações do cliente |
| Forma: | Visor de Caudal |
| Vedantes: | Frenzelit novaphit® MST XP KlingerSil® C4400 Garlock Gylon® PTFE (puro ou modificado) Mais de 50 outros materiais de vedação disponíveis sob pedido |
| Tamanho Nominal (DN): | ½” – 8″ |
| Pressão Nominal (PN): | 150 lbs – 300 lbs |
| Temperatura / Vidro: | -10ºC até 280 °C com vidro borossilicato DIN 7080 |
| Opcionais: | Iluminação LED, disponível para zonas Ex e não-Ex Escova de limpeza SGW (PTFE ou silicone) Dispositivos de pulverização para limpeza Revestimento FEP ou Halar® para proteção química adicional Disco de proteção em mica contra temperatura e vapor Rotor em PTFE para indicação visual de caudal |
