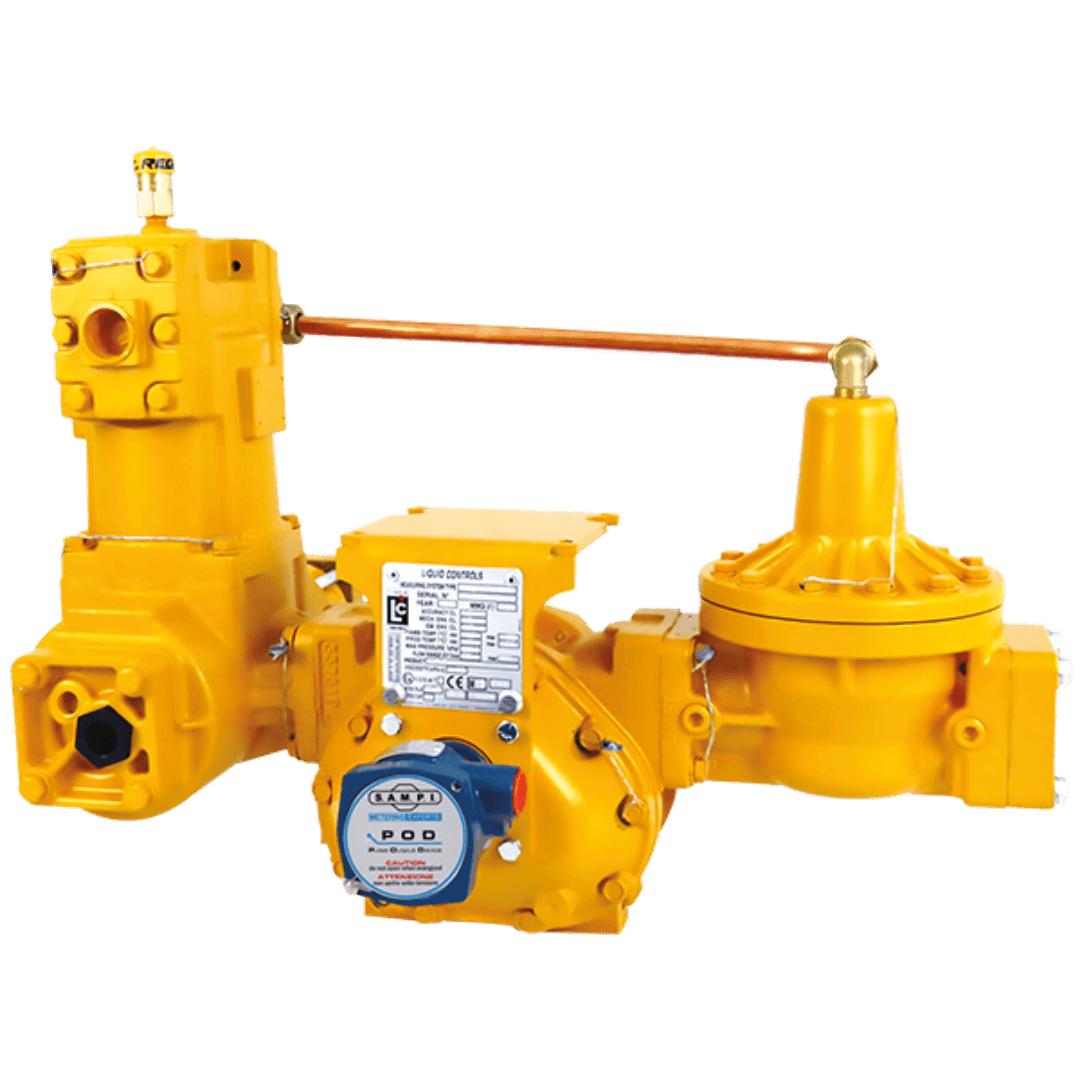

A manutenção de medidores Liquid Controls deve ser vista como parte de um sistema completo.

A precisão de um sistema de medição não depende apenas do medidor. Depende também da qualidade da instalação, da proteção contra partículas, do controlo de ar/vapor, da limpeza do produto e da manutenção preventiva.

Nos sistemas Liquid Controls, pequenos cuidados podem evitar problemas dispendiosos: perda de precisão, bloqueios, desgaste prematuro, avarias internas e paragens não programadas. Este artigo reúne boas práticas para ajudar a proteger o medidor, prolongar a vida útil dos componentes e manter o sistema a funcionar com maior fiabilidade.

Nos sistemas de medição de combustíveis, lubrificantes, GPL, produtos químicos e outros líquidos industriais, a repetibilidade e a precisão dependem de vários fatores. Mesmo um medidor robusto pode ser afetado por partículas sólidas, ferrugem, rebarbas de tubagem, escórias de soldadura, ar no sistema ou manutenção incorreta.

Como Funciona um Medidor Liquid Controls

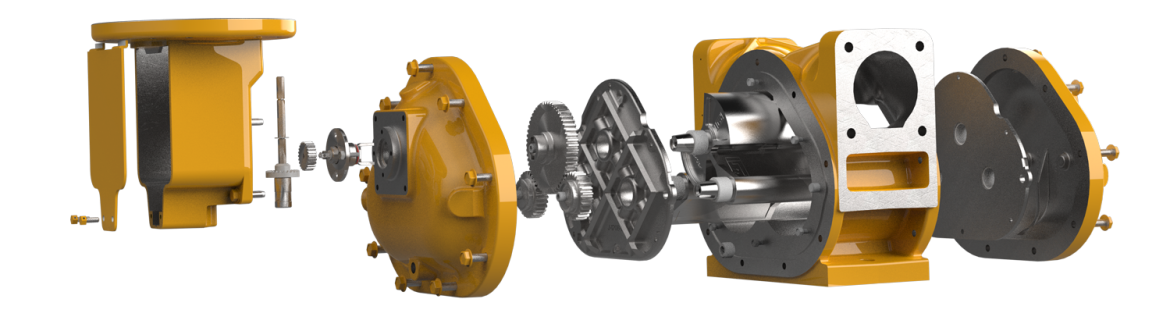

Vista explodida de um medidor Liquid Controls: a precisão depende da proteção dos componentes internos contra partículas, ar e desgaste prematuro.

Os medidores Liquid Controls funcionam pelo princípio de deslocamento positivo. Em vez de estimarem o volume apenas a partir da velocidade do fluido, dividem o líquido em volumes conhecidos dentro da câmara de medição. À medida que o produto passa pelo corpo do medidor, os rotores internos rodam de forma sincronizada e deslocam porções uniformes de líquido até à saída.

No interior do medidor existem três rotores: um rotor de bloqueio e dois rotores de deslocamento. Estes trabalham em relação sincronizada dentro de três câmaras cilíndricas, suportados por placas de apoio e engrenagens que mantêm o movimento temporizado.

Como o volume das câmaras internas é conhecido, e como a mesma quantidade de fluido passa pelo medidor a cada rotação do rotor de bloqueio, o volume total transferido pode ser determinado com elevado grau de precisão.

O movimento rotativo gerado no interior do medidor é transmitido para o sistema de registo através de componentes mecânicos. Esta transmissão permite que a indicação da registadora acompanhe o volume real que atravessa o medidor.

Uma característica importante do desenho Liquid Controls é a formação de um selo capilar contínuo entre o produto ainda não medido e o produto já medido. A marca refere que, devido a esta separação, não é necessário contacto metal-metal dentro do elemento de medição, o que ajuda a evitar desgaste interno nesse conjunto e a preservar a precisão ao longo do tempo.

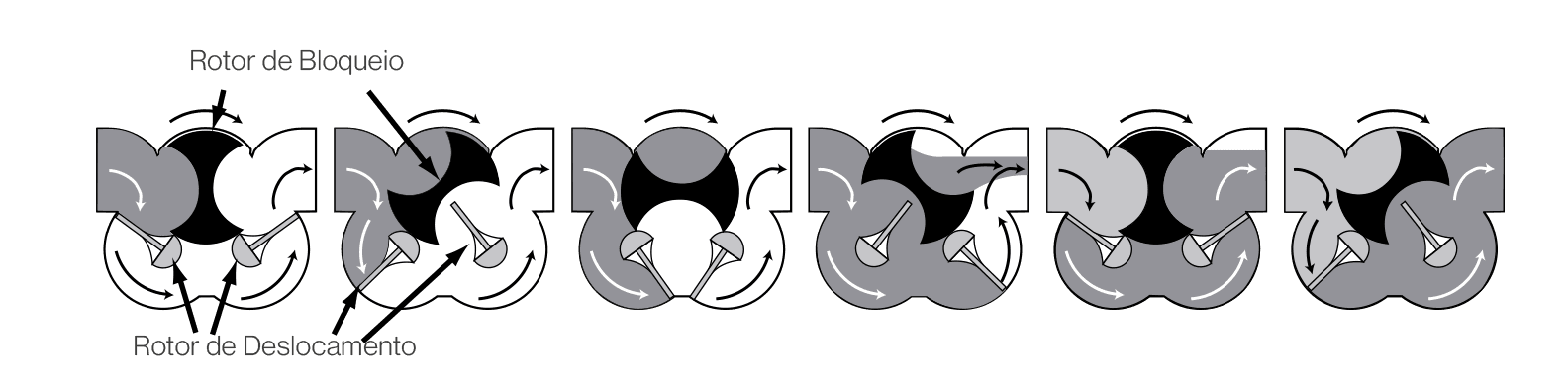

funcionamento sem contacto de metal | PECTA Lda.

O princípio de funcionamento baseia-se num conjunto de rotores sincronizados. Estes rotores criam pequenas câmaras de medição temporárias que se enchem e esvaziam à medida que o líquido passa.

De forma simples:

Ou seja, o medidor transforma o movimento do líquido num movimento mecânico rotativo, que depois é transmitido para a registadora, contador, transmissor ou sistema eletrónico associado.

Boas práticas de instalação

Em sistemas novos ou reparados, a primeira medida deve ser a limpeza da linha antes da instalação ou entrada em serviço do medidor. A Liquid Controls recomenda fazer flushing do sistema antes da instalação do medidor e purgar as linhas até remover materiais estranhos.

A instalação também deve evitar esforços mecânicos indevidos sobre o filtro, medidor ou restantes acessórios. A Liquid Controls indica que o medidor e os acessórios não devem suportar o peso da tubagem e que deve existir espaço suficiente para remover a tampa e o cesto do filtro durante a manutenção.

Filtro

O filtro de entrada é a primeira proteção real do medidor. Deve ser montado no lado de entrada e que não serve para filtrar todo o sistema, serve para proteger o elemento de medição. Em sistemas novos ou recentemente reparados, a LC recomenda verificar o filtro diariamente durante as primeiras 100 horas, precisamente porque nessa fase há maior probabilidade de aparecerem partículas vindas da linha.

Na prática, muitos problemas de medição podem começar num ponto aparentemente simples: o cesto do filtro acumula contaminantes, ou é limpo de forma incorreta, permitindo a passagem de resíduos para dentro do medidor. Quando isso acontece, o resultado pode ser perda de caudal, leituras instáveis, bloqueios e necessidade de paragem ou reparação.

A Liquid Controls indica que o filtro instalado no lado de entrada do medidor continua a ser necessário, mesmo quando existe um filtro grosseiro a montante da bomba.

Isto torna o filtro uma espécie de “seguro mecânico” do medidor. O custo é reduzido quando comparado com o impacto de uma paragem, substituição de peças internas ou perda de precisão em operação.

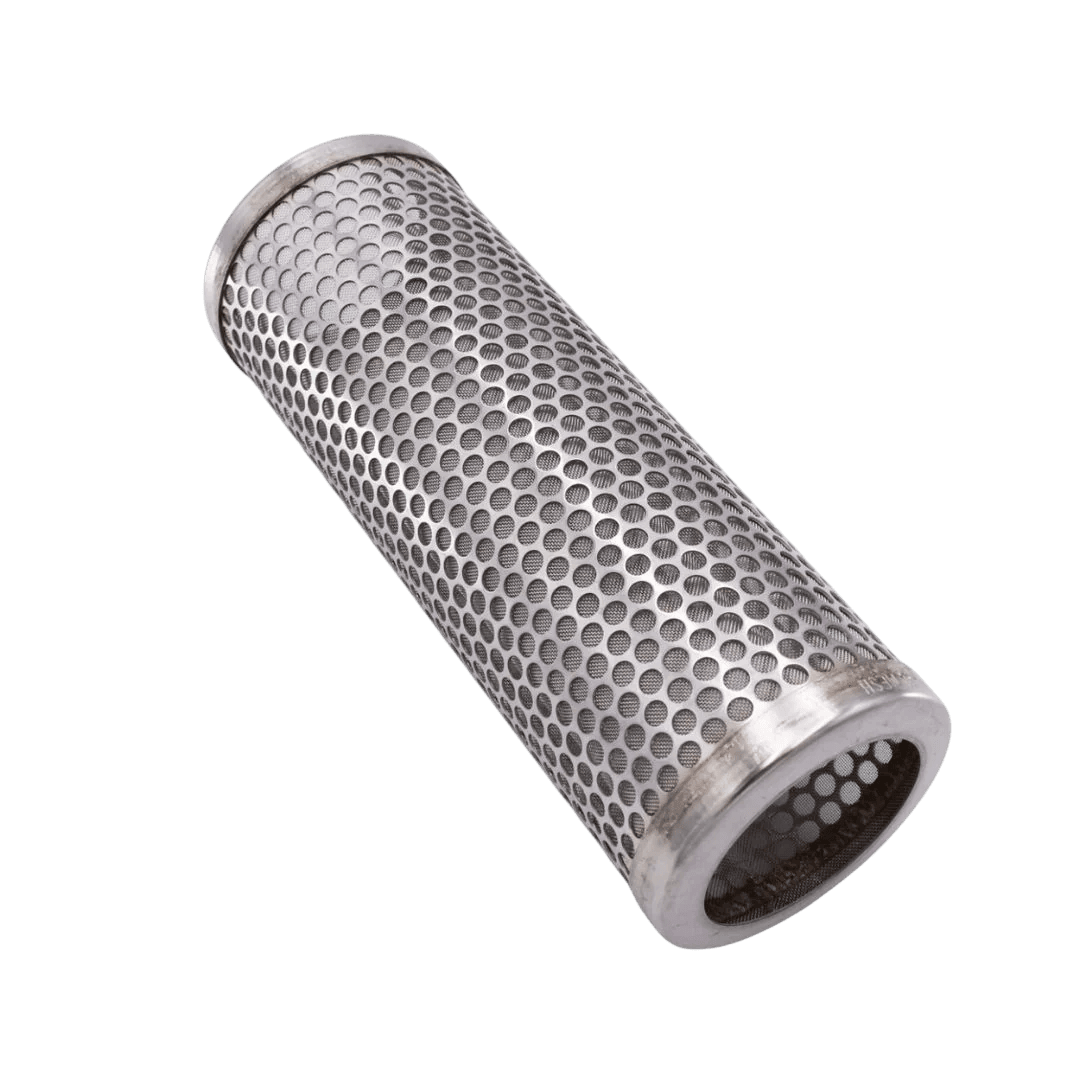

A Liquid Controls especifica que o cesto do filtro é composto por uma tela de duas camadas: uma malha interior fina, disponível em 20, 40, 80, 100 ou 200 mesh, e uma tela exterior de reforço.
Isto mostra que a seleção da malha deve ser compatível com o produto e com a aplicação, e não escolhida de forma aleatória.

Como limpar o filtro

Antes de desmontar ou inspecionar o filtro, é obrigatório aliviar toda a pressão interna do sistema. No manual da Liquid Controls afirma que a pressão interna deve ser reduzida a zero antes da desmontagem ou inspeção do filtro, eliminador de ar/vapor, válvulas, packing gland e tampas do medidor.

A desmontagem deve começar pela limpeza exterior da tampa do cesto, para remover matéria estranha antes de abrir o conjunto. Depois removem-se parafusos, tampa, o-ring e o cesto do filtro. O manual alerta que a remoção do cesto pode soltar sujidade para dentro do corpo do filtro, pelo que o interior deve ser verificado e limpo com pano macio.

O cesto deve ser limpo com agente adequado à aplicação. Se existirem partículas incrustadas, e não for possível remover essas partículas, a Liquid Controls recomenda substituir o cesto.

Os o-rings devem ser limpos e inspecionados. Se estiverem danificados, gastos, desfiados ou impossíveis de limpar corretamente, devem ser substituídos.

Antes de voltar a pressurizar o conjunto, todos os vedantes, juntas e parafusos devem estar no lugar e devidamente apertados, porque fugas depois do aperto podem indicar vedante danificado ou deformação da tampa, apertar em excesso não resolve esse tipo de fuga.

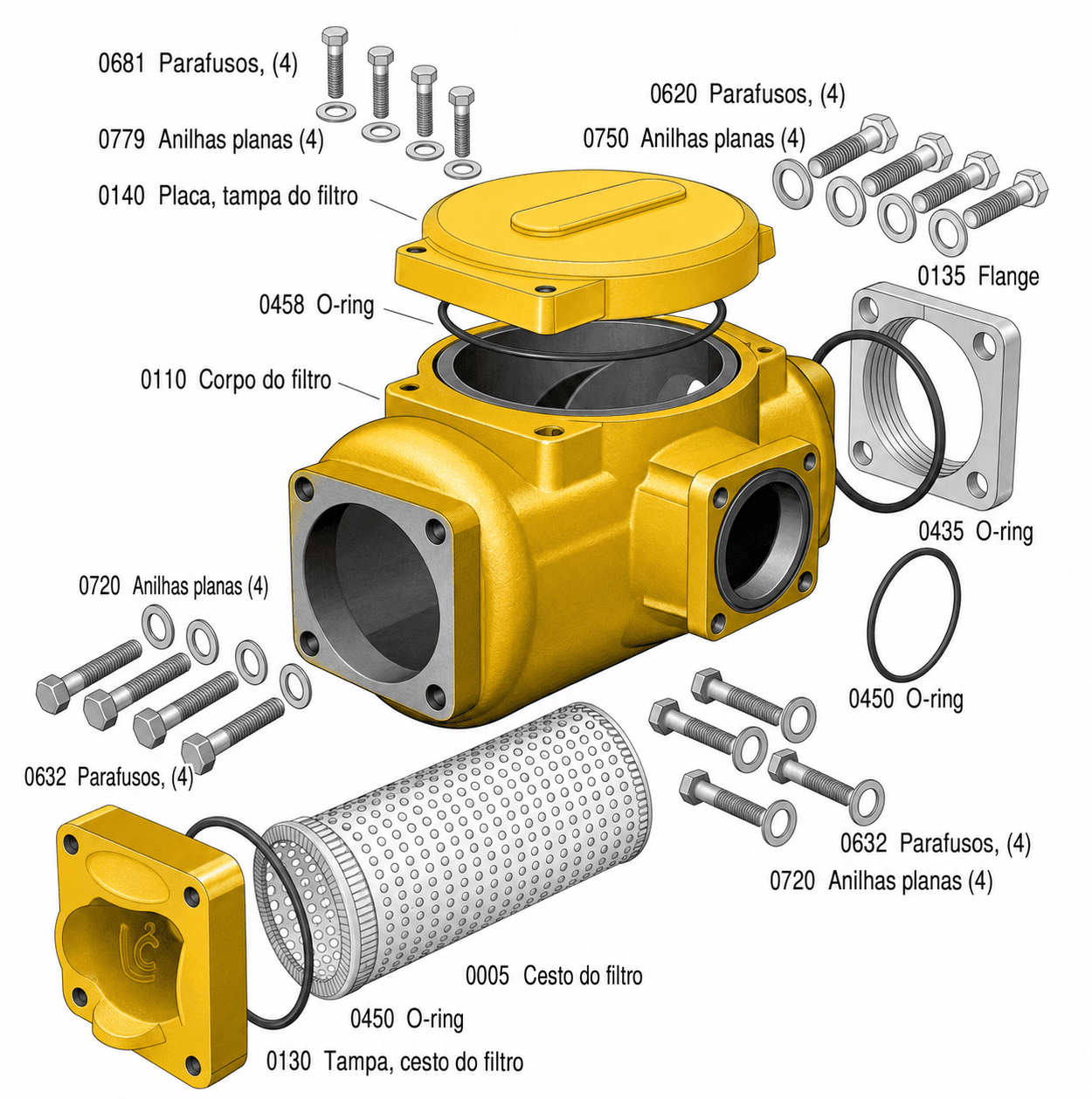

Vista explodida de filtro strainer Liquid Controls com corpo, tampa, cesto filtrante, flange, o-rings, parafusos e anilhas.

Vista explodida do filtro - F-7 Alumínio Liquid Controls, com identificação dos principais componentes: corpo do filtro, tampa, cesto do filtro, o-rings, flange, parafusos e anilhas.

Eliminador de ar/vapor

A presença de ar ou vapor num sistema de medição pode afetar a precisão, porque o medidor deve medir líquido em condições estáveis, não uma mistura irregular de líquido, ar e vapor. A Liquid Controls explica que os eliminadores mecânicos de ar e vapor removem ar/vapor dos sistemas de medição, permitindo que apenas líquido passe pelo medidor para ser medido.

Na solução standard da Liquid Controls, o eliminador mecânico é normalmente montado na vertical, no topo do filtro, no lado de entrada do medidor. Antes da operação, os pontos de ventilação do eliminador devem ser ligados a um reservatório, recipiente de recolha ou sistema adequado para receber o ar/vapor removido. Em muitos sistemas, o eliminador também trabalha em conjunto com uma válvula air-check ou válvula diferencial.

Funcionamento dos acessórios

O funcionamento baseia-se num princípio simples: o ar e o vapor são menos densos do que o líquido e tendem a subir acima do caudal do produto. Como o eliminador está instalado acima da passagem principal do líquido, o ar/vapor acumula-se na cavidade interna do eliminador e é expulso através dos orifícios de ventilação.

A válvula air-check ou diferencial é instalada no lado de saída do medidor. Segundo a Liquid Controls, a maioria dos sistemas com eliminador de ar/vapor também usa uma destas válvulas, e os dois componentes trabalham em conjunto para impedir a passagem de produto pelo medidor até o ar ser eliminado do sistema.

Estas válvulas são normalmente fechadas por mola. Quando a bomba arranca e empurra produto para o sistema, a pressão tende a abrir a válvula. No entanto, quando o eliminador está a expulsar ar/vapor, esse ar é encaminhado por tubagem para o lado posterior da mola da válvula. A força combinada da mola e da pressão do ar mantém a válvula fechada até o ar ser eliminado.

Na prática, isto ajuda a evitar que o sistema entregue ou meça produto enquanto ainda existe ar/vapor a interferir com a medição. Depois de o ar/vapor ser removido, a pressão na válvula é libertada e a válvula pode abrir para permitir o caudal normal do produto.

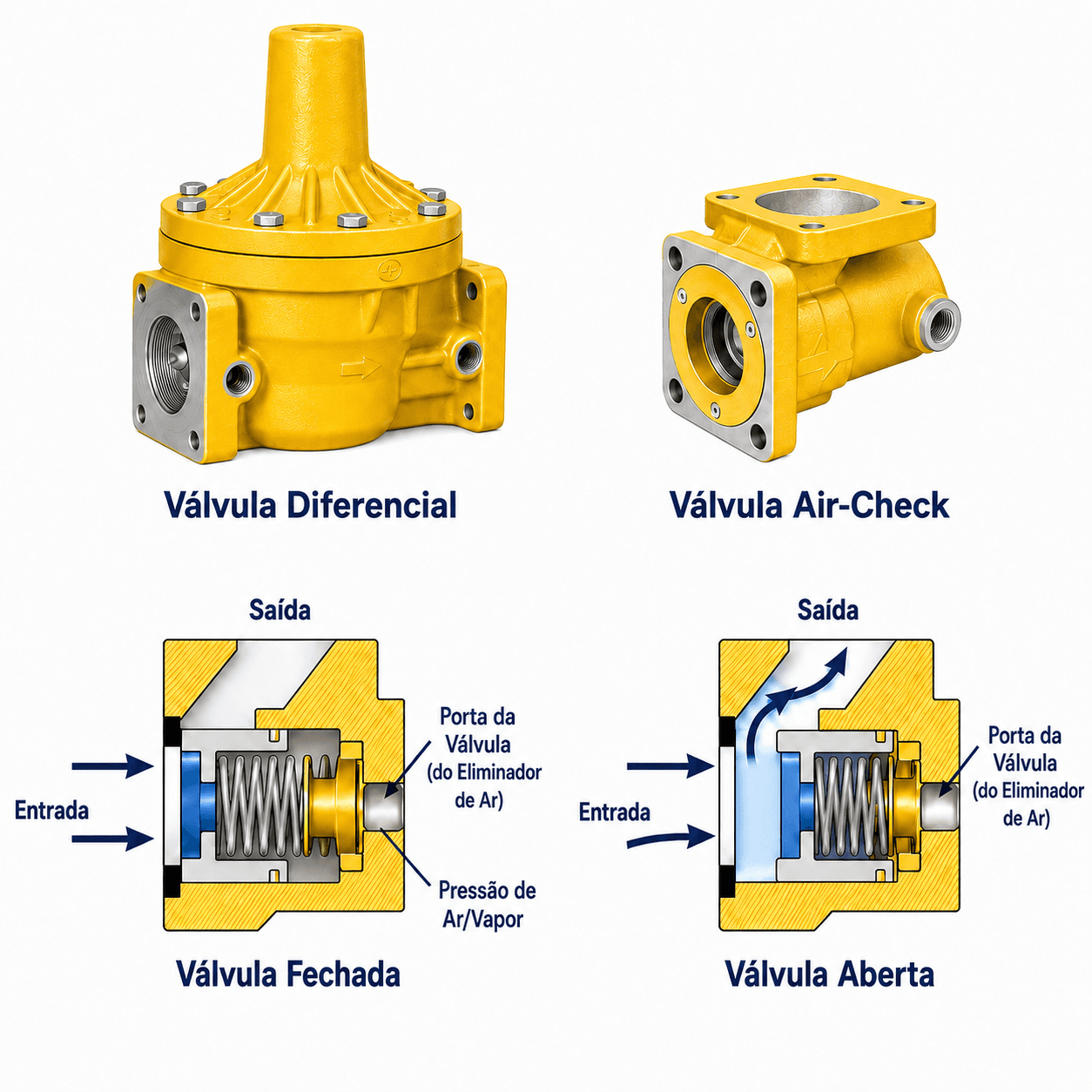

Infográfico técnico, sobre o funcionamento da válvula diferencial e da válvula air-check em sistemas de medição Liquid Controls.

Válvula diferencial e válvula air-check Liquid Controls com esquema de funcionamento em posição aberta e fechada.

O gráfico ajuda a explicar como a pressão de ar/vapor proveniente do eliminador de ar influencia a abertura da válvula e controlar a passagem do produto pelo sistema.

Leituras e diagnósticos

A medição não termina no corpo do medidor. Depois de o líquido ser medido no interior da câmara, o movimento rotativo gerado pelos rotores tem de ser transmitido para um sistema de leitura, registo ou controlo. Nos medidores Liquid Controls, esse movimento rotativo verdadeiro é transmitido através do conjunto mecânico até à registadora, permitindo que a indicação acompanhe o volume real que atravessa o medidor.

Existem diferentes soluções de registo: registadoras mecânicas, registadoras eletrónicas e sistemas com transmissão de impulsos ou integração digital. A escolha não deve ser feita apenas pela aparência ou modernidade do equipamento, mas sim pela aplicação, tipo de instalação, necessidade de automação, facilidade de operação e nível de diagnóstico pretendido.

Registadora mecânica: simplicidade, robustez e leitura direta

A registadora mecânica continua a ter vantagens em muitas instalações. É uma solução simples, direta e robusta, especialmente útil quando o objetivo é ter uma leitura local, sem depender de eletrónica, software, alimentação elétrica ou comunicação com outros sistemas.
Em aplicações mais tradicionais, uma registadora mecânica permite ao operador acompanhar o volume transferido de forma imediata. A sua grande vantagem está na simplicidade: menos componentes eletrónicos, menor complexidade de configuração e uma leitura visual fácil de interpretar.
Isto pode ser especialmente interessante em instalações onde não é necessária integração digital, onde o ambiente de operação é mais simples, ou onde se valoriza uma solução mecânica de fácil compreensão para o operador.

Registadora Mecânica Veeder-Root para medição e registo de caudal em aplicações industriais

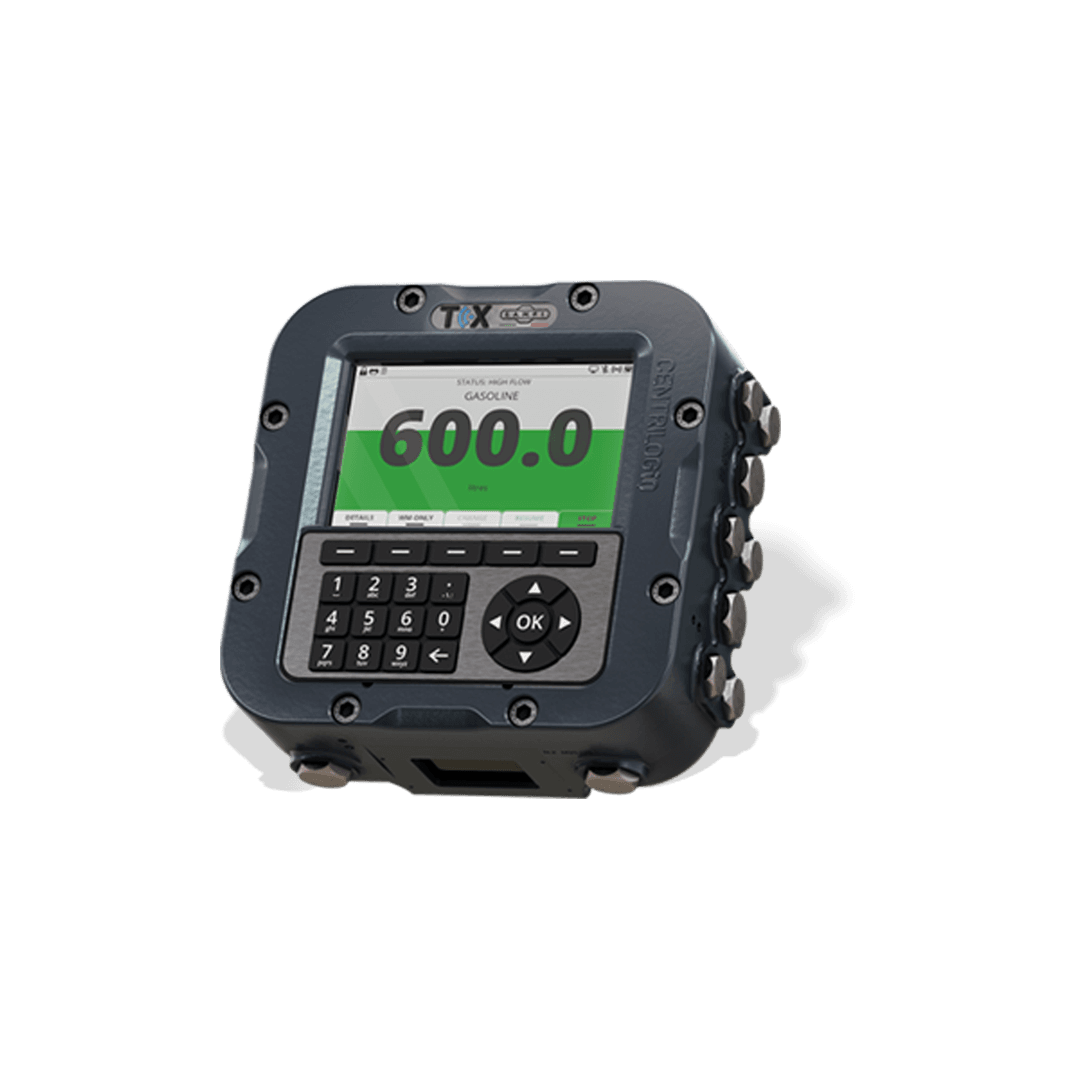

Registadora eletrónica: mais dados, controlo e integração

As registadoras eletrónicas permitem ir mais longe. Além da leitura do volume, podem acrescentar funcionalidades como configuração de produtos, impressão ou emissão de talões, compensação de temperatura, comunicação com sistemas externos, controlo de válvulas, diagnóstico e registo de eventos.

Estas funcionalidades são muito úteis em sistemas onde existe necessidade de maior controlo operacional, integração com frota, gestão de entregas, relatórios ou automação.

A escolha da registadora deve ser sempre feita em função do sistema completo: medidor, produto, aplicação, requisitos legais, tipo de entrega, necessidade de registo, ambiente de operação e manutenção disponível, ou seja, a registadora não serve apenas para “mostrar números”. Ela ajuda a transformar a medição em informação útil. Quando essa informação é acompanhada ao longo do tempo, torna-se mais fácil perceber se o sistema está estável ou se começam a surgir sinais de alerta.

Sinais de alerta

Depois de conhecer os componentes que protegem, controlam e registam a medição, o passo seguinte é saber interpretar os sinais de que o sistema pode não estar a trabalhar nas melhores condições.

Nem todos os problemas aparecem como uma avaria imediata. Muitas vezes, começam com pequenas alterações: caudal mais baixo, leituras instáveis, ruído anormal, fugas, dificuldade na abertura da válvula, ou resíduos frequentes no cesto do filtro.

Sinal	Possível causa	Ação recomendada
Caudal mais baixo do que o normal	Cesto do filtro parcialmente obstruído	Parar em segurança, despressurizar e inspecionar o cesto
Leituras instáveis	Ar/vapor, caudal irregular, contaminação ou calibração	Verificar eliminador de ar, válvulas, filtro e necessidade de calibração
Fuga após remontagem	O-ring danificado, tampa deformada ou aperto incorreto	Substituir vedantes ou componentes danificados
Resíduos frequentes no cesto	Produto contaminado, reservatório sujo ou tubagem com resíduos	Rever filtragem a montante e frequência de limpeza
Válvula não abre corretamente	Pressão de ar/vapor não libertada ou ligação incorreta ao eliminador	Verificar a ligação entre eliminador de ar e válvula diferencial/air-check

Se os sinais forem detetados cedo, a intervenção pode ser planeada. Se forem ignorados, o problema pode evoluir para uma paragem, reparação ou substituição de componentes. A leitura e interpretação destes sinais de alerta deve ser entendida como orientação inicial e não substitui uma avaliação técnica no local, realizada por profissionais qualificados e de acordo com as recomendações do fabricante.

Manutenção de medidores Liquid Controls: preventiva vs corretiva

Manutenção Preventiva

O objetivo é inspecionar, limpar, verificar e substituir componentes antes de ocorrer uma falha. Num sistema Liquid Controls, isto pode incluir a limpeza do cesto do filtro, verificação de o-rings, inspeção do eliminador de ar/vapor, confirmação do funcionamento da válvula diferencial ou air-check, verificação da registadora e registo das intervenções realizadas.

Manutenção Corretiva

Acontece quando o problema já apareceu: caudal reduzido, fuga, leituras instáveis, cesto danificado, válvula sem funcionamento correto ou medidor bloqueado. Nesta fase, a intervenção deixa de ser planeada e passa a ser uma resposta a uma falha que já afetou a operação.

A diferença principal está no controlo.
Na manutenção preventiva, a empresa define quando e como intervém.
Na manutenção corretiva, é a falha que define o momento da intervenção.

Conclusão

Um sistema de medição Liquid Controls deve ser visto como um conjunto. O medidor é o elemento central, mas a sua precisão e durabilidade dependem também do filtro, do eliminador de ar/vapor, das válvulas, da registadora, da qualidade da instalação e da forma como o sistema é acompanhado ao longo do tempo.

A manutenção preventiva não precisa de ser complicada. Muitas vezes começa por ações simples: verificar o cesto do filtro, observar o caudal, confirmar se há fugas, acompanhar a estabilidade das leituras, garantir que o eliminador de ar funciona corretamente e manter um registo das intervenções.

A PECTA criou este artigo com um objetivo informativo: ajudar operadores, equipas de manutenção e clientes industriais a compreender melhor os pontos críticos de um sistema de medição e a perceber porque a prevenção é tão importante.

Muitas avarias não começam no medidor. Começam antes: numa linha mal limpa, num filtro negligenciado, num vedante gasto, numa válvula que não trabalha corretamente ou num sinal de alerta que foi ignorado durante demasiado tempo.

Aviso importante: este conteúdo tem caráter meramente informativo e não substitui a consulta dos manuais oficiais, fichas técnicas, certificados aplicáveis ou recomendações do fabricante. Qualquer intervenção em filtros, medidores, eliminadores de ar/vapor, válvulas ou registadoras deve ser realizada por pessoal qualificado, com o sistema em condições seguras e respeitando integralmente os procedimentos aplicáveis.
