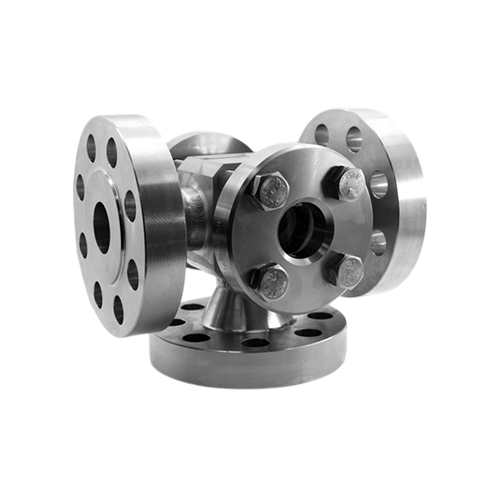

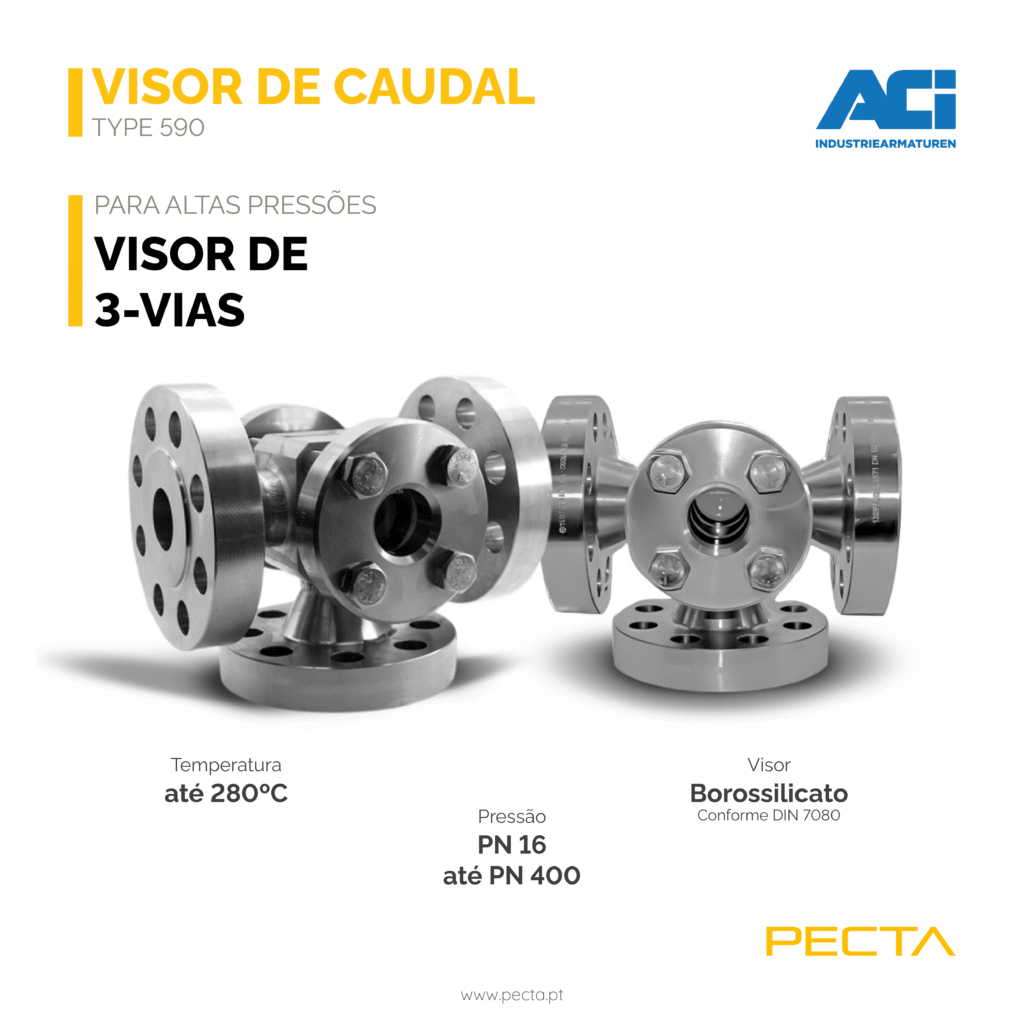

O visor de caudal Tipo 590 da ACI é uma solução altamente fiável e versátil para a visualização de fluídos em sistemas industriais exigentes.
Desenvolvido com foco na eficiência, segurança e durabilidade, este visor de três vias permite a observação simultânea de múltiplas linhas de processo, tornando-se essencial em contextos como a indústria química, petroquímica, farmacêutica e processos de engenharia de fluidos em geral.
1. O que é um Visor de Caudal?
Um visor de caudal é um dispositivo mecânico instalado numa tubagem para permitir a observação direta do fluido que está a circular. Pode ser utilizado para:
No caso do visor de caudal tipo 590, o design em três vias permite uma observação combinada de três linhas de fluído interligadas ou independentes.
2. Design de 3 Vias
Ao contrário dos visores de caudal tradicionais (de passagem única), o Tipo 590 apresenta três entradas/saídas, o que oferece uma maior versatilidade:
Este design é especialmente útil em sistemas de injeção, mistura ou controlo de distribuição, onde o operador ou sistema de controlo precisa monitorizar várias fontes num único ponto.
3. Características Técnicas
| Design | Visor de três vias com conexão flangeada conforme DIN EN 1092-1 |
| Pressão nominal (PN) | PN16 até PN400 (pressões superiores mediante solicitação) |
| Temperatura máxima de operação | Até 280 °C (dependendo do tipo de vidro e da junta) |
| Diâmetros nominais (DN) | DN15 a DN200 (dimensões superiores mediante pedido) |
| Materiais do corpo | Aço inox 1.4571 (316Ti), 1.4404 (316L), 1.4539, aço carbono, entre outros |
| Tipos de vidro | Borossilicato DIN 7080 (standard), Quartzo, META®, Safira |
| Juntas de vedação | Grafite (standard), PTFE, FKM, NBR, EPDM, Silicone, KlingerSil® C4400 |
| Opcionais |
Escova de limpeza em PTFE ou silicone Iluminação LED (zonas EX e Não-EX) Mica de proteção Película FEP (para pH elevado) Designs especiais sob consulta |

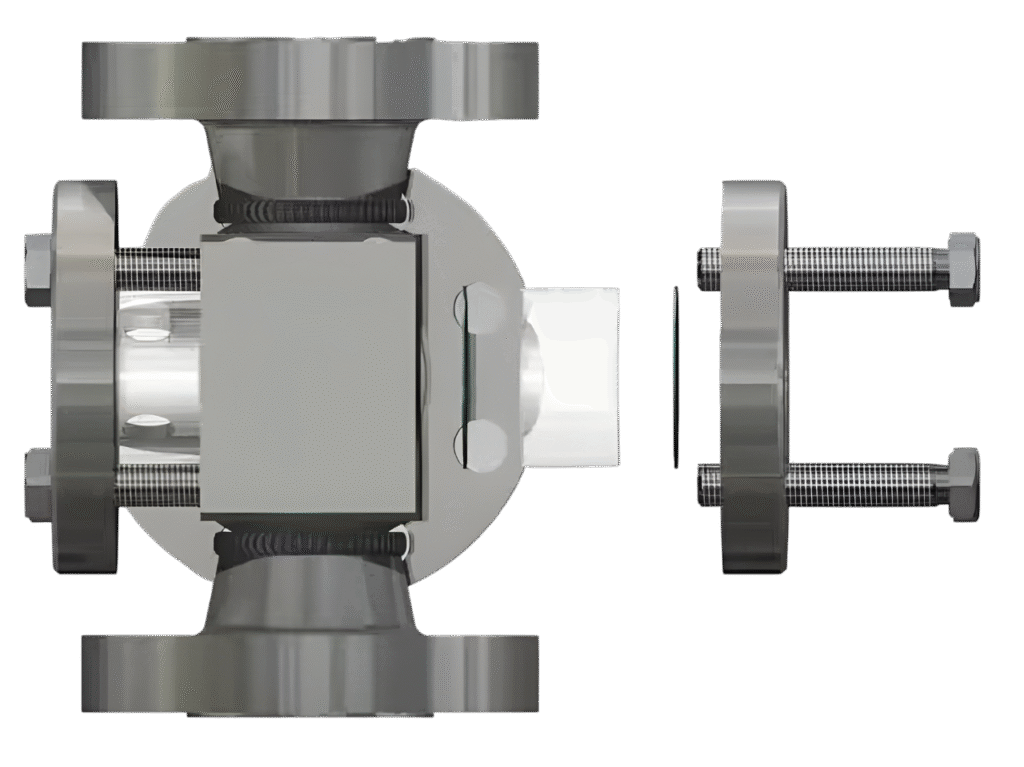

4. Materiais e Construção
O corpo do visor é fabricado em materiais de elevada resistência, nomeadamente aço inoxidável 316Ti (1.4571), que é o standard de fabrico, mas também estão disponíveis variantes em aço inox 316L (1.4404), 1.4539 e até mesmo aço carbono, para aplicações menos exigentes em termos de corrosão. Estes materiais garantem compatibilidade com uma vasta gama de fluidos industriais, mesmo em condições extremas de temperatura, pressão ou agressividade química.
5. Vidro de Inspeção
O vidro de inspeção, um dos elementos mais críticos do equipamento, é normalmente produzido em borossilicato segundo a norma DIN 7080, que assegura resistência térmica e química superior. Contudo, para aplicações ainda mais exigentes, é possível optar por versões em quartzo, vidro safira ou META®, uma solução metálica de elevada resistência a impactos e choques térmicos. Complementarmente, o visor pode ser protegido com discos de mica ou películas em FEP, especialmente recomendadas para ambientes com vapor ou com pH muito elevado.
6. Vedantes
O visor de caudal tipo 590 é fornecido de origem com juntas em grafite, reconhecidas pela sua excelente resistência a altas temperaturas e produtos químicos. Existem, no entanto, outras opções como PTFE, FKM, NBR, EPDM, silicone ou KlingerSil® C4400, permitindo adaptar o visor às necessidades específicas de cada aplicação industrial.

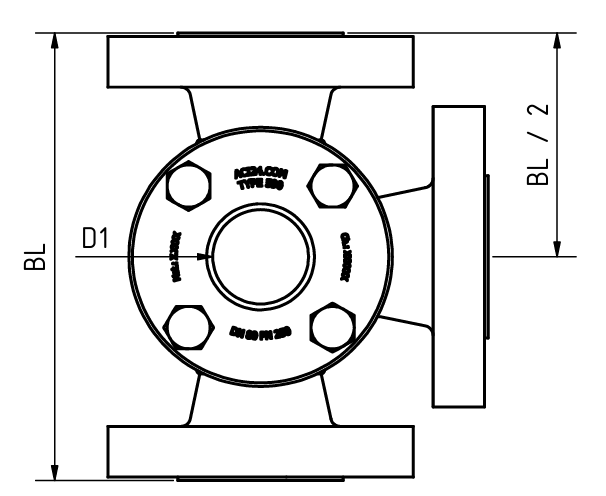

7. Pressões e Diâmetros
As especificações técnicas colocam este visor num patamar elevado: suporta pressões nominais desde PN16 até PN400, com possibilidade de fabrico para pressões ainda superiores sob consulta. A temperatura de operação atinge os 280 °C, dependendo da combinação de materiais escolhida. Os diâmetros nominais disponíveis vão de DN15 até DN200, com projetos especiais sob medida disponíveis para DN superiores.
8. Opcionais
Para além das características base, a ACI disponibiliza uma série de opcionais que aumentam significativamente a funcionalidade do visor.
Entre estes destacam-se a escova de limpeza interna (em PTFE ou silicone), que permite manter o vidro limpo sem necessidade de desmontagem, a iluminação LED para ambientes de baixa visibilidade (com versões para zonas EX certificadas segundo diretivas ATEX), e as opções de personalização completas a nível de materiais, ligações e acabamentos.
9. Certificações
Este visor adapta-se a uma grande diversidade de cenários industriais. Em ambientes farmacêuticos, permite a inspeção visual rigorosa de soluções e líquidos durante o processo de produção. Na indústria química, é fundamental para garantir a segurança de processos corrosivos ou reativos. Em instalações alimentares, facilita o controlo de qualidade e permite identificar alterações em tempo real. Na petroquímica, o visor tipo 590 é frequentemente instalado em linhas críticas de transporte de fluídos.
Todas estas funcionalidades estão em conformidade com as normas europeias em vigor, nomeadamente a DIN EN 1092-1 para ligações flangeadas e a DIN 7080 para vidro técnico. Os visores podem ser fornecidos com certificados de materiais e testes de pressão, conforme EN 10204.
O visor de caudal tipo 590 da ACI é muito mais do que um simples ponto de observação. É um componente técnico avançado, desenhado para dar resposta às necessidades de monitorização visual em ambientes industriais exigentes, garantindo desempenho fiável, facilidade de integração e máxima durabilidade. A sua versatilidade permite reduzir custos operacionais, melhorar a segurança dos processos e adaptar-se a quase qualquer sistema de tubagem.
